一、產品概述

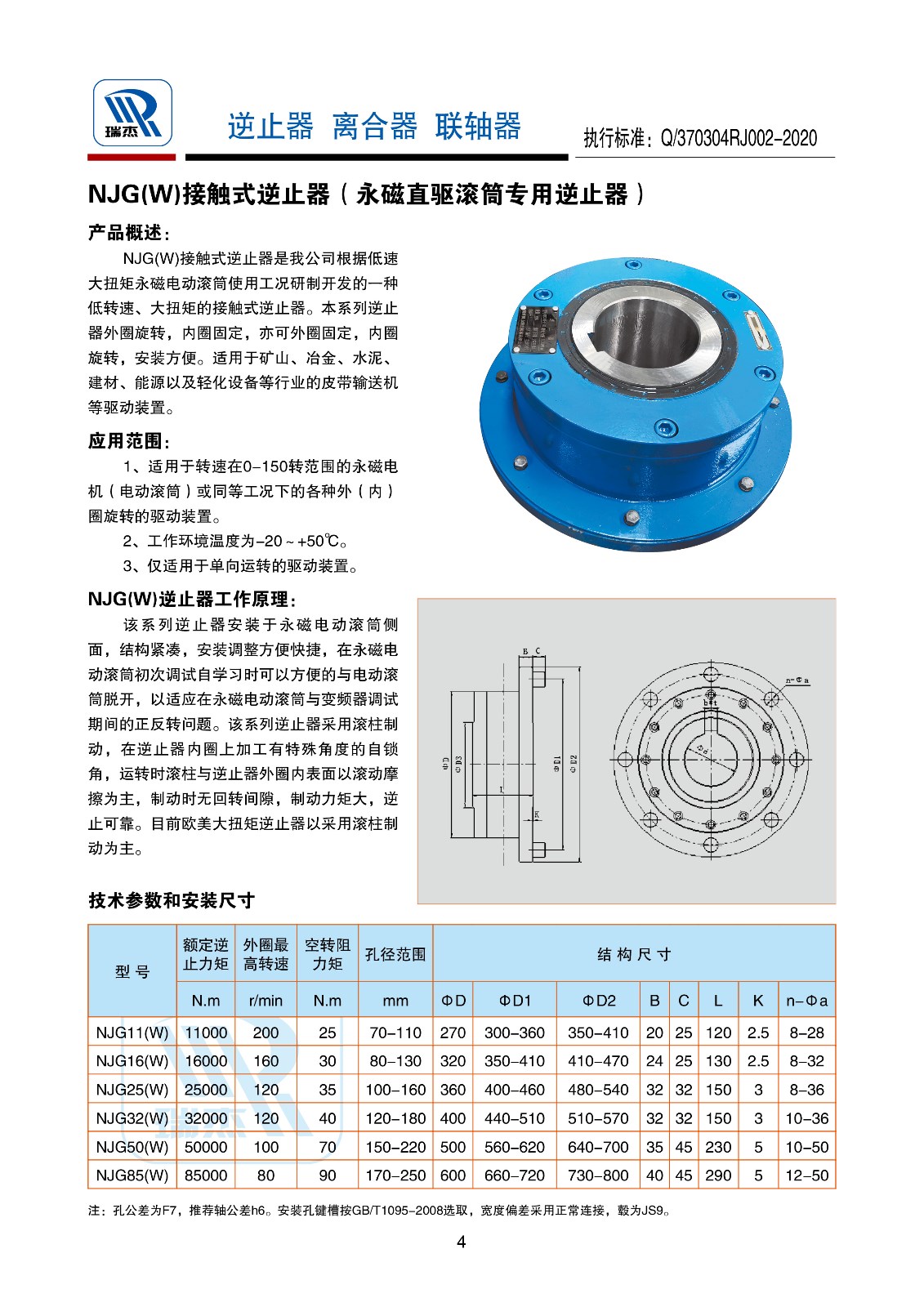

NJG(W)接觸式逆止器是我公司根據低速大扭矩永磁電動滾筒使用工況研制開發的一種低轉速、大扭矩的接觸式逆止器。本系列逆止器外圈旋轉，內圈固定，亦可外圈固定，內圈旋轉，安裝方便。適用于礦山、冶金、水泥、建材、能源以及輕化設備等行業的皮帶輸送機等驅動裝置。

二、應用范圍

1. 適用于轉速在0-150轉范圍的永磁電機（電動滾筒）或同等工況下的各種外（內）圈旋轉的驅動裝置。

2. 工作環境溫度為-20～+50℃。

3. 僅適用于單向運轉的驅動裝置。

   三、型號標記

   基本型由代號、轉矩、以及滾筒旋向，安裝孔徑組成。

   NJG(W)接觸式逆止器

NJ   G   11  (W) - S - 100

示例：NJG11(W)-S-100其型號含義表示接觸式逆止器，滾柱制動，額定逆止力矩11KN.m，外圈旋轉，面對安裝逆止器的滾筒端蓋看滾筒的旋轉方向為順時針旋轉，內圈孔徑100mm。

逆止器孔與軸的配合為F7/k6。止動銷與端蓋銷孔為間隙配合，孔徑為銷軸直徑+0.5～+1mm。

四、產品結構及工作原理

  1、產品結構圖

   2、NJG(W)逆止器工作原理

該系列逆止器安裝于永磁電動滾筒側面，結構緊湊，安裝調整方便快捷，在永磁電動滾筒初次調試自學習時可以方便的與電動滾筒脫開，以適應在永磁電動滾筒與變頻器調試期間的正反轉問題。該系列逆止器采用滾柱制動，在逆止器內圈上加工有特殊角度的自鎖角，運轉時滾柱與逆止器外圈內表面以滾動摩擦為主，制動時無回轉間隙，制動力矩大，逆止可靠。目前歐美大扭矩逆止器以采用滾柱制動為主。

   3、安裝示意圖
