應用范圍
逆止器能有效地阻止物料因重力而發生的逆行或下滑事故；并且在逆止?fàn)顟B(tài)時，整個驅動裝置仍處于卸載狀態，將不會影響對電動機、減速機等驅動部件的維修和更換，對防止因驅動系統損壞而出現的逆行事故具有可靠的安全防護。逆止器用于大型傾斜帶式輸送機、斗式提升機、刮板輸送機的逆止防護，其它設備的應參照使用。

注意:逆止器不能用于載人系統，如電梯、載人升降機，也不應作為設備的直接剎車用或其代替品。

逆止器應正確安裝與維護，在運行中正確潤滑和操作，并保證其運行速度、扭矩和其它載荷條件在應用范圍內，才能成功達到額定功率。逆止器不保證作用于直接傳動或所安裝的驅動系統作用于逆止器上的動力振動而產生的故障或不良運行。

使用環境
逆止器在運行過程中會產生一定熱量，應適當通風。逆止器在允許的最高速度下運行時溫度可達到80℃，需檢查對主機設備的影響，必要時應采取適當措施。
使用環境溫度超過38℃或在露天下工作時應采取防護措施，以免逆止器溫度超過最大允許溫度80℃，如使用通風設備或冷卻設備、遮陽罩或涂刷反射涂料。逆止器周?chē)�不�?yīng)有暴露的腐蝕性化學品或蒸氣，如硫酸鉀粉塵、氯氣、四氯化碳等，這會使密封件受到損壞。

型號定義
NJD（DSN）330-S-300表示符合MT/T1065-2008標準的低速逆止器，額定力矩為330000N.m，內圈旋向?yàn)轫槙r(shí)針?lè)较�，�?nèi)圈安裝孔徑為300mm。
NJD △ - △ - △
安裝孔直徑
內圈旋轉方向(以軸端看順時針S逆時針N)
逆止器規格代號（額定力矩的1‰N.m）
低速逆止器（DSN）

技術參數

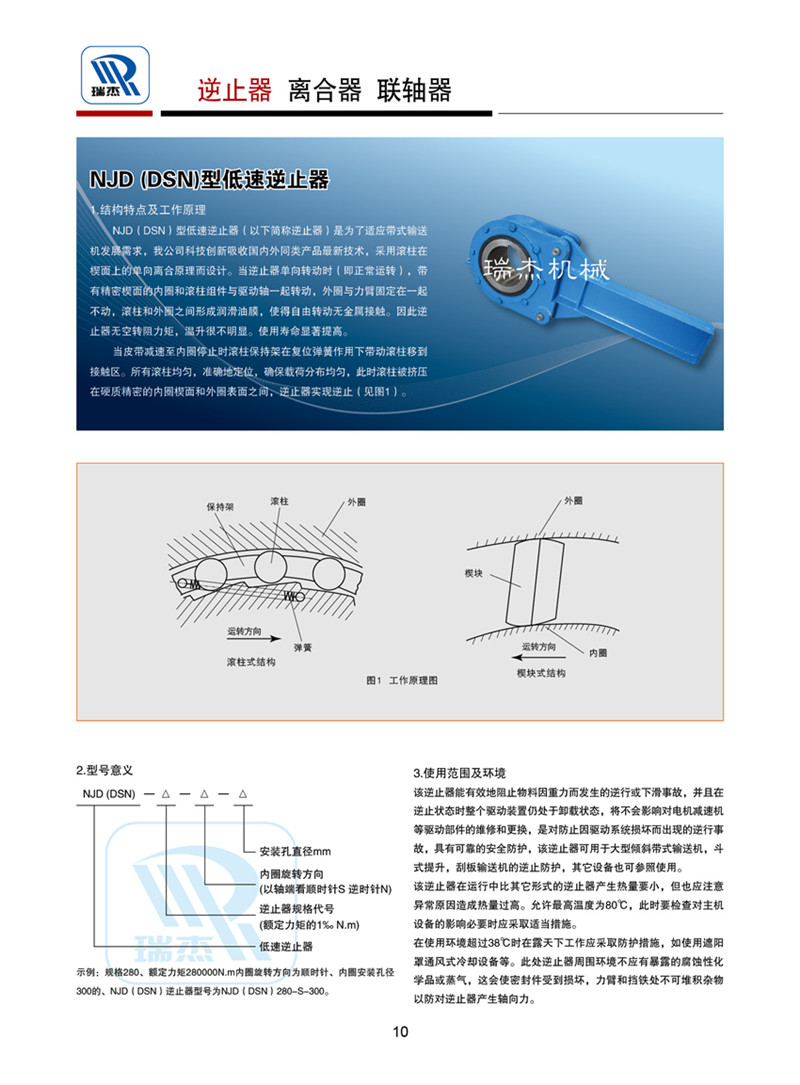

逆止器在使用前應對照產品標牌的技術要求是否能完全滿足主機所需參數，主要技術參數見表1。逆止器的外形見圖1、圖2。
主要安裝結構尺寸見表2。

表1-技術參數
型號 額定逆止
力矩N.m 內圈最高
轉數r/min 空轉阻
力矩N.m 最大
孔徑Φ 最大
質量kg
NJD（DSN）025 25000 130 35 160 112
NJD（DSN）040 40000 130 45 200 182
NJD（DSN）050 50000 100 75 220 354
NJD（DSN）090 90000 100 95 250 644
NJD（DSN）130 130000 90 100 270 755
NJD（DSN）200 200000 90 110 300 1088
NJD（DSN）280 280000 90 140 320 1426
NJD（DSN）330 330000 80 160 350 1921
NJD（DSN）530 530000 80 220 420 2945
NJD（DSN）710 710000 80 250 450 3518
NJD（DSN）1000 1000000 70 280 510 4442

圖1
 圖2
表2-外結構尺寸
型號 A B C D E F H h L
NJD（DSN）025 - 140 80 360 - - 800 - 150
NJD（DSN）040 - 160 88 430 - - 850 - 160
NJD（DSN）050 - 200 102 500 - - 1000 - 240
NJD（DSN）090 - 250 120 600 - - 1200 - 290
NJD（DSN）130 40 280 120 650 120 60 1100 80 290
NJD（DSN）200 45 320 130 780 135 60 1300 80 290
NJD（DSN）280 50 360 140 850 150 70 1500 100 320
NJD（DSN）330 55 400 140 930 160 70 1600 100 360
NJD（DSN）530 60 450 150 1030 180 80 1800 120 450
NJD（DSN）710 70 500 160 1090 210 100 2000 120 480
NJD（DSN）1000 80 560 170 1200 230 110 2200 150 500

相關要求
軸配合
安裝軸應能完全滿足逆止器的最大載荷，軸孔的配合精度見表3，或見議用精度更高的配合。軸伸的最小配合長度應符合表4，圖3中的規定，在逆止器參數中只規定了最大孔徑，在選擇小孔徑時應考慮軸伸與鍵的最大屈服強度。
表3-安裝旋轉軸與孔的配合
直徑
大于--至 安裝軸公差帶 安裝孔公差帶
80-120 +0.000  -0.035 +0.036 +0.071
120-180 +0.000  -0.040 +0.043 +0.083
180-250 +0.000  -0.046 +0.050 +0.095
250-315 +0.000  -0.052 +0.056 +0.108
315-400 +0.000  -0.057 +0.062 +0.119
400-500 +0.000  -0.063 +0.068 +0.131
    注：建議軸采用h7或更精細一些。
表4-軸孔最小配合長度
型號 NJD（DSN）025 NJD（DSN）038 NJD（DSN）050 NJD（DSN）090 NJD（DSN）130 NJD（DSN）200
L1 120 130 180 220 230 240
型號 NJD（DSN）280 NJD（DSN）330 NJD（DSN）530 NJD（DSN）710 NJD（DSN）1000
L1 260 280 380 390 400


圖3
 鍵配合
注意：軸孔不得使用滑槽或楔鍵類的連接，它會使內圈受力后變形。
軸孔主要為平鍵連接，逆止器內圈與鍵的連接平面之間應留有間隙見圖4，軸孔的鍵槽與公差應符合表5的規定，平鍵應符合GB/T1096-1979的規定，也可經公司技術部門書面認可后按客戶要求生產。


圖4
表5-軸孔鍵槽與公差
公稱直徑
大于—至 槽寬 軸公差 孔公差 軸
槽深 孔
槽深 軸孔深公差
65-75 20 +0.052  +0.000 +0.149  +0.065 7.5 4.9 +0.200  +0.000
75-85 22 +0.052  +0.000 +0.149  +0.065 9 5.4 +0.200  +0.000
85-95 25 +0.052  +0.000 +0.149  +0.065 9 5.4 +0.200  +0.000
95-110 28 +0.052  +0.000 +0.149  +0.065 10 6.4 +0.200  +0.000

110-130 32 +0.062  +0.000 +0.180  +0.080 11 7.4 +0.200  +0.000
130-150 36 +0.062  +0.000 +0.180  +0.080 12 8.4 +0.200  +0.000
150-170 40 +0.062  +0.000 +0.180  +0.080 13 9.4 +0.200  +0.000
170-200 45 +0.062  +0.000 +0.180  +0.080 15 10.4 +0.200  +0.000

200-230 50 +0.062  +0.000 +0.180  +0.080 17 11.4 +0.200  +0.000
230-260 56 +0.074  +0.000 +0.220  +0.100 20 12.4 +0.300  +0.000
260-290 63 +0.074  +0.000 +0.220  +0.100 20 12.4 +0.300  +0.000
290-330 70 +0.074  +0.000 +0.220  +0.100 22 14.4 +0.300  +0.000

330-380 80 +0.074  +0.000 +0.220  +0.100 25 15.4 +0.300  +0.000
380-440 90 +0.087  +0.000 +0.260  +0.120 28 17.4 +0.300  +0.000
440-500 100 +0.087  +0.000 +0.260  +0.120 31 19.5 +0.300  +0.000
防轉擋鐵
防轉擋鐵是用來固定逆止器力臂的,它必需有足夠的抗剪切（壓力）強度，根據用戶所選力臂長短不一時，其所需的抗剪切強度也隨之變化，可參見公式1的計算。標準長度的力臂所需的最小抗剪切強度見表6、圖5。
公式1：
Ｎ＝１．５×Ｎ．ｍ／H
Ｎ—擋鐵剪切力
Ｎ．ｍ—逆止器額定力矩
H—力臂受力點與軸中心長m

圖5
表6-防轉擋鐵所需最小剪切力
型號 力臂受力長
mm 逆止力
N
NJD（DSN）025 700 53571
NJD（DSN）040 750 75999
NJD（DSN）050 880 102272
NJD（DSN）090 1080 129807
NJD（DSN）130 940 207446
NJD（DSN）200 1140 263157
NJD（DSN）280 1300 323076
NJD（DSN）330 1400 353571
NJD（DSN）530 1560 509615
NJD（DSN）710 1760 605113
NJD（DSN）1000 1900 789473
注：逆止力為擋鐵剪切力
  運行阻力與逆止力相反
安裝
檢查
注意：安裝前應確保軸伸旋向（電機旋向）與逆止器內圈旋向一至。
逆止器的力臂安裝角度應與所定購產品要求相同，否則將引起油路不正確和油位讀數的誤差。力臂可任意角度安裝，在選購與安裝時就優先選用水平、垂直和傾斜45°見圖4、圖5。
防轉擋鐵與軸端蓋板或固定圈為有償提供，所需時應在定貨中注明。
油位觀察計與通氣濾清器同其它附件、文件一起置于附件箱內。
主體安裝
注意：逆止器在推進時不得對逆止器內圈加溫，只允許用紫銅棒或木器對內環允許加壓面加壓與施力。
將軸伸去除所有毛刺。清潔軸伸表面與逆止器內圈。
在軸伸、鍵與逆止器內圈涂上一層潤滑油，使內圈推進流暢。
吊起逆止器主體將內圈對準軸伸，將內圈全部推至軸肩，用螺栓固定軸端蓋板，中間軸時用固定圈固定見圖3，使逆止器內圈軸向固定。

圖7
力臂安裝
將力臂提起至預安裝角度，轉動逆止器外圈對準力臂銷孔，插上銷軸，蓋上墊圈，開口銷安裝后應鎖定已免脫落。
逆止器在承受逆止力時應是側面受力見圖4，逆止器的力臂不得與任何以外的物體硬(電焊等)連接，力臂軸向不得受任何物體的約束，力臂的活動間隙應留有2-5mm見圖4圖5。
油路的安裝
注意：在逆止器主體與力臂未安裝完時，不得安裝油位觀察計與通氣濾清器。
將逆止器主體與力臂安裝完后，在力臂任何角度時，油位觀察計都應與水平線垂直安裝，通氣孔應居上位。將逆止器側面上的對應油孔塞取下，裝上油位觀察計與空氣孔接頭。
加油后通氣濾清器擰于空氣孔接頭上。

圖8

潤滑
注意：不得使用含有極限壓力潤滑油。典型的此類油含有硫磺、石墨、鉛和二硫化鉬，它們會使其工作后表面形成涂層，使逆止失效。
本逆止器在環境溫度為-25℃以上時采用JS10W/40發動機油或見意采用級別更高的機械油。在環境溫度低于-25℃時應采用其它特殊油品。
產品在出廠時已加注潤滑油，再次加油時由空氣孔接頭（或擰下通氣慮清器）加入見圖9。
逆止器內腔油量請按圖9與表7的要求。
逆止器的油封應保持潤滑，從兩側的潤滑油嘴加入油脂見圖9，加油的頻率由工作環境決定，在環境粉塵濃度高時應每周加油，在環境粉塵濃度低是應每月加油，根據不同環境可增加加油的頻率。

表7-油量尺寸
型號 H H2
 最大 最小
NJD（DSN）025 78 55 142
NJD（DSN）038 92 65 168
NJD（DSN）050 98 70 182
NJD（DSN）090 155 82 215
NJD（DSN）130 130 92 240
NJD（DSN）200 160 115 300
NJD（DSN）280 175 125 325
NJD（DSN）330 185 132 345
NJD（DSN）530 210 150 390
NJD（DSN）710 225 160 415
NJD（DSN）1000 265 190 495
注：H值為油量的高度

圖9
維護
初使用逆止器運行一周后應更換全部潤滑油，并通過運行的方法沖洗，再次排出，加入新的潤滑油。
在運行條件良好，運行溫度不大于50℃時，每3000小時更換一次潤滑油，在運行條件差（粉塵嚴重）或運行溫度大于50℃（每天24小時運行）時，每1000小時應更換一次或有必要更短時間與清洗內腔。
產品在更換潤滑油時應將兩面?zhèn)让嫠�平最低的油孔塞擰出，將全部油放出。
在運行條件良好，運行溫度不大于50℃時，每4000小時更換通氣濾清器，在運行條件差（粉塵嚴重）或運行溫度大于50℃（每天24小時運行）時，每1000小時或有必要更短時間應更換一次。
在長期運行中應不定期檢查各緊固件有否松動，防轉擋鐵是否不良變形，力臂有否被雜物（未清潔）堆積受其軸向力。
注意:通氣濾清器為一次性使用，清洗無效。

特別注意：
1、 逆止器正常使用用油應嚴格按照上述說明執行。
2、 定期嚴格檢查油管油位，確保油量充足。（油量應以逆止器不工作時的油位觀察，最佳油位應使油位顯示在高低油位之間）。
3、 平時注意保證防轉擋鐵與固定底座之間的間隙，及時清理?yè)蹊F與底座之間的落煤，確保力臂的軸向和徑向活動間隙。
4、 在平時使用過程中，如發現逆止器運行時內部噪聲過大，溫升過高等不正常現象，切勿自行解決，請及時與我公司技術部聯系。
5、DSN(NJD)跟NJD(DSN)為同類型產品。
